Il
          punto di partenza per progettare il sistema visivo del nostro agente
          adattivo artificiale ANT è l'osservazione empirica del sistema
          visivo dell'agente adattivo biologico che assumiamo come modello: la
          formica del deserto o, più in generale il sistema visivo degli
          insetti.
          L'occhio degli insetti è composto da qualche decina fino ad alcune
          centinaia di ommatidi (occhi semplici) a seconda della specie. Ogni
          ommatide ha un proprio cristallino e una propria retina e l'insieme
          degli ommatidi di ciascun occhio formano una specie di matrice disposta
          su di una superficie semisferica.



            |  |  |

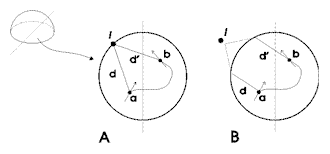

            | Figura
                1. Sinistra: l'occhio composto artificiale usato nell'agente
                adattivo. Destra: A: l'agente si muove sul piano
                dell'azimut e in ogni istante percepisce attraverso i recettori
                dei suoi occhi la direzione d e d' di una fonte di luce (o di
                un piano polarizzato di luce) L rispetto al proprio
                sistema di riferimento egocentrico, la x del quale (la freccia)
                è parallela alla direzione dell'agente nei diversi istanti.
                B: la fonte di luce l è ad una distanza tale che
                la direzione d nell'istante a è parallela alla direzione
                d' nell'istante b.  |

        I
          recettori sensoriali

          L'occhio artificiale
          di cui sarà dotato il nostro sistema adattivo è raffigurato
          in figura 1. E' composto da 24 ommatidi (raffigurati dai quadratini)
          disposti come un mosaico su di una semisfera. Ogni quadratino può
          assumere un valore continuo proporzionale alla quantità di luce
          che lo colpisce. L'agente adattivo artificiale è dotato di due
          occhi di questo tipo. Da questo punto in avanti i quadratini dell'occhio
          artificiale verranno chiamati per semplicità recettori, anche
          se il termine appare improprio, visto che in realtà ognuno di
          essi sta per più recettori.
          Gli occhi dell'agente sono posizionati ai lati del corpo rispetto all'asse
          principale (vedi figura 2 A). In realtà la distanza fra gli occhi
          L è trascurabile poiché la distanza della fonte di luce
          L dall'agente artificiale, in analogia con quella del sole dall'agente
          biologico, è tale per cui i raggi di luce provenienti da essa
          possono essere considerati paralleli sulle due retine; inoltre, come
          dimostrato formalmente, la differenza
          nell'intensità della luce che arriva ai due occhi è inversamente
          proporzionale alla distanza della sorgente di luce. Perciò si
          può considerare che alle due retine arrivi la stessa quantità
          di luce in ogni istante. Lo schema su cui si fonda la discussione che
          segue sulla percezione della luce, pertanto, è quello di figura
          2 B, in cui sono raffigurate le due retine adiacenti in modo da formare
          una sfera.
          Passiamo ora ad analizzare le caratteristiche dello spostamento del
          cono di luce proiettato su una sfera in relazione all'inclinazione sul
          piano dell'azimut xy (vedi figura 2 C).


            |  |

            | Figura
                2. A: posizione reale degli occhi dell'agente adattivo artificiale
                in posizione laterale rispetto all'asse del corpo (y).
                B: la distanza fra gli occhi L non ha peso significativo
                né sulla quantità, né sulla qualità
                della luce in arrivo (dimostrazione).
                C: a: piano azimut., b: piano dell'elevazione. |

        La
          luce proiettata su una sfera, nel caso in cui il diametro della base
          del cono di luce sia maggiore del diametro della sfera ne illumina una
          metà, mentre l'altra metà è in ombra; il piano
          passante per la linea di demarcazione fra luce e ombra è perpendicolare
          alla direzione del fascio di luce. Il piano parallelo a xy e passante
          per il centro della sfera verrà di qui in poi chiamato piano
          dell'azimut, mentre quello parallelo a yz e passante per il centro della
          sfera sarà chiamato piano dell'elevazione (figura 2 C).
          Quando la sorgente di luce si muove sul piano dell'azimut (figura 3,
          riquadro a), le linee di demarcazione luce-ombra sulla sfera formano,
          in corrispondenza di angoli diversi, degli "spicchi" di luce
          o di ombra sulle due semisfere corrispondenti ai due occhi. Queste linee
          di demarcazione si intersecano in due punti simmetrici (i poli della
          sfera) per i quali, in questo caso, passa l'asse y. Siccome nel nostro
          agente artificiale le semisfere sono formate dai recettori di figura
          1, le zone di luce e ombra delle due semisfere corrispondono a un diverso
          grado di attivazione dei singoli recettori. La figura 2.3 C illustra
          l'attivazione dei recettori dei due occhi composti dell'agente adattivo
          artificiale corrispondente alle zone di luce-ombra delle semisfere (nota
          che le parti in scuro sono le parti con maggiore attivazione - figura
          3 riquadro b).



            |  |

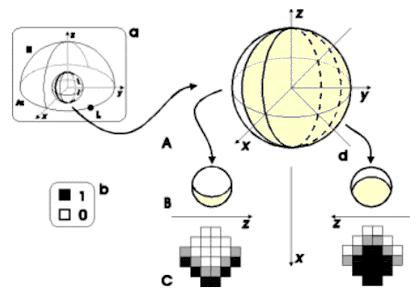

            | Figura
                3. A: una fonte luminosa che colpisce la sfera con direzione
                d genera una semisfera illuminata e una in ombra rispetto a tale
                fonte; la linea di demarcazione fra le due semisfere (la base)
                giace sul piano parallelo a y, passante per il centro della sfere
                e normale alla direzione della fonte di luce d. B: le zone di
                luce ed ombra generate dalla fonte di luce di direzione d sulle
                due semisfere corrispondenti agli occhi viste dall'alto rispetto
                alla loro base. C: corrispondente attivazione dei recettori degli
                occhi artificiali. |

        Il
          valore assegnato ai recettori (le zone in bianco, grigio e nero della
          figura 3) dipende sia dalle zone di luce e ombra che si creano sulla
          superficie degli occhi quando vengono colpiti dalla luce (come descritto
          sopra), sia dalla quantità di luce totale diffusa (per esempio
          quando la luce è intensa il valore dei recettori della zona illuminata
          sarà maggiore di quando la luce è bassa)
        La
          mappa sensoriale

          Il problema che si
          pone ora è quello dell'utilizzo dell'informazione sensoriale
          una volta acquisita nel modo sopra descritto. I pattern di attivazione
          dei recettori dei due occhi corrispondenti alle diverse direzioni della
          luce devono essere "tradotti" in un formato che sia in qualche
          modo utilizzabile dalle funzioni più ad alto livello del sistema;
          deve pertanto possedere dei requisiti specifici che rendono necessario
          ipotizzarne l'esistenza.
          L'attivazione dei recettori corrispondente alla direzione della fonte
          di luce, così come illustrato in figura 3, di per sé non
          è informativa: per poter essere un solido punto di partenza per
          un'elaborazione spaziale, l'informazione di input deve essere rappresentata
          in modo tale da essere collocabile spazialmente. L'attivazione dei recettori
          di figura 3, per esempio, non è collocabile spazialmente
          in quanto dall'analisi di essa non è possibile stabilire, se
          non dopo una serie di considerazioni sulla fisica, che la fonte luminosa
          è a 45 gradi a sinistra dell'asse dell'agente; è necessario,
          in definitiva, che l'informazione spaziale sia disponibile in modo esplicito
          e non ambiguo.
          Un'altra caratteristica che deve avere un formato utilizzabile dalle
          funzioni spaziali del sistema è il fatto di rappresentare l'informazione
          in modo topologico; è necessario, per esempio, che dall'analisi
          di essa risulti evidente che la direzione di 45 gradi è a metà
          fra quella di 0 gradi e 90 gradi.
          Il formato in esame deve poi essere robusto alle perturbazioni;
          mentre il valore dei recettori può subire variazioni lievi a
          causa delle caratteristiche mutevoli della fonte di luce (per esempio
          se è intensa o debole, se il sole è basso o alto sull'orizzonte,
          ecc.), queste devono essere corrette il più possibile a livello
          della rappresentazione nel nuovo formato.
          Passiamo ora a considerare come si passa dal pattern sensoriale alla
          sua rappresentazione in un altro formato avente le caratteristiche descritte
          sopra. Si analizzerà dapprima la rappresentazione dell'attivazione
          dei recettori di un occhio e poi si vedrà come integrare le rappresentazioni
          relative ai due occhi.
        Ma
          prima di tutto diamo uno sguardo a come è mappata l'informazione
          sensoriale a livello cerebrale nei sistemi biologici.
          L'informazione sensoriale è rappresentata, a livello corticale,
          in modo tale che neuroni adiacenti siano funzionalmente legati a caratteristiche
          fisiche simili dello stimolo. A livello teorico si può ipotizzare
          la rete di neuroni che costituiscono la corteccia cerebrale come costituita
          da diversi strati di unità di calcolo (neuroni) interconnesse
          tra loro. La caratteristica più interessante è la particolare
          attitudine a rispondere a certi stimoli mediante un particolare tipo
          di interazione con i neuroni vicini, che si articola in tre modi:


            | eccitatorio | è
              un tipo di interazione molto forte, ma che presenta un raggio di
              influenza piuttosto ridotto (50 - 100 micron); |

            | inibitorio | l'area che circonda la zona di eccitazione è caratterizzata
              da una interazione inibitoria di forza minore, ma con un'estensione
              maggiore (200 - 500 micron); |

            | a
                lungo raggio | oltre
              l'area inibitoria sono presenti interazioni molto deboli di tipo
              eccitatorio che coprono distanze notevoli (fino ad alcuni centimetri). |




            |  |

            | Figura
                4 Interazioni laterali di un generico neurone biologico Nk |

        La
          rappresentazione schematica delle interazioni laterali di un generico
          neurone biologico ricalca l'andamento di una funzione a "cappello
          messicano" (figura 4).
          Per simulare la caratteristica delle mappe biologiche sopra descritta
          si utilizzerà una rete neurale di KOHONEN (KOHONEN,
          1978, per una descrizione dettagliata vedi INTRODUZIONE
          ALLE RETI NEURALI). Il pattern costituito dall'attivazione dei
          recettori dell'occhio verrà processato da questa rete neurale
          e mappato su una matrice bidimensionale di 4*4 elementi (neuroni) che
          sarà l'output della rete. Ma prima di entrare nel merito specifico
          della descrizione delle caratteristiche di questa matrice è opportuna
          una descrizione generale della rete neurale di Kohonen.
          La rete neurale di Kohonen può essere considerata come un a rete
          ad apprendimento non supervisionato in quanto non necessita dei pattern
          di esempio. I pattern d'ingresso nella fase di apprendimento vengono
          mappati nella matrice di neuroni di output come "bolle" di
          eccitazione. L'algoritmo di apprendimento è costruito in modo
          tale da simulare il meccanismo delle eccitazioni-inibizioni laterali
          e creare sulla matrice di output una rappresentazione simile a quella
          corticale (figura 4).

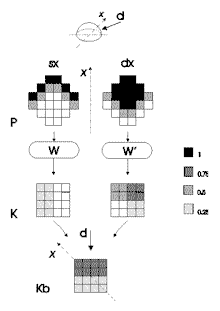

          Il pattern corrispondente ai valori di attivazione dei recettori di
          un occhio, vengono quindi processati da una rete di Kohonen, che lo
          mappa su una matrice bidimensionale di 16 neuroni (4 x 4) in una posizione
          specifica ed analogica rispetto alla posizione dei recettori attivati.
          Scendiamo nel dettaglio e andiamo a specificare quali sono i pattern
          di ingresso e illustriamo il concetto di posizione analogica.

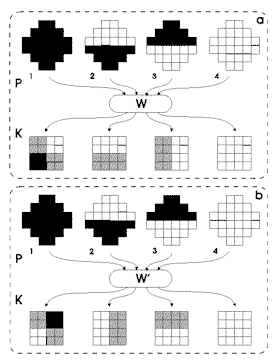

          La rete di Kohonen ha bisogno di essere addestrata; questo processo
          non richiede esempi noti a priori, ma pattern d'ingresso. I pesi della
          rete saranno determinati in modo tale per cui ognuno di essi avrà
          una "bolla" di attivazione specifica sulla matrice di uscita.
          La posizione di tale bolla di attivazione è centrata sul neurone
          della matrice maggiormente correlato al pattern d'ingresso (vedi INTRODUZIONE
          ALLE RETI NEURALI per i dettagli) e
          la sua estensione sulla matrice è determinata dall'ampiezza dell'intorno:
          in questo caso si sceglierà arbitrariamente un intorno di ampiezza
          due, in modo che le bolle di attivazione occupino tutte la stessa area
          sulla matrice, cioè un quarto di essa. Essendo la distribuzione
          dei pesi all'inizio casuale, per lo stesso pattern d'ingresso si possono
          avere, in sessioni di apprendimento successive, bolle di attivazione
          in diverse posizioni sulla matrice. Si sfrutterà questo fatto
          per simulare un'altro processo biologico: la competizione neurale per
          la conquista di aree specifiche nella corteccia nella formazione delle
          mappe sensoriali.
          Hubel e Wiesel (HUBEL, 1989) descrivono
          il fenomeno in questo modo: in condizioni normali i due occhi proiettano
          a bande alterne alla corteccia visiva (le cosiddette colonne di dominanza).
          Impedendo nell'animale la visione con uno dei due occhi alla nascita,
          attraverso la sutura o la rimozione, si ha un'alterazione nella formazione
          delle mappe sensoriali corticali: se l'occhio sinistro, per esempio,
          è rimosso subito dopo la nascita, l'occhio destro proietterà
          anche alle bande che normalmente sono occupate dall'occhio sinistro.
          Gli autori imputano questo fenomeno al fatto che la deprivazione sensoriale,
          annullando la stimolazione delle fibre provenienti da un occhio, elimina
          la competizione per la conquista di aree corticali, lasciando all'occhio
          non deprivato il monopolio di tali zone.
          Quello che ci interessa, comunque, è il fatto che ogni occhio,
          in condizioni normali, ha una propria rappresentazione sensoriale e
          che tale rappresentazione non si sovrappone all'altra, in quanto determinate
          da una competizione che seleziona le fibre provenienti da un occhio
          piuttosto che dall'altro.


            |  |

            | Figura
                5. Riquadro a: P: pattern di addestramento per la rete
                neurale di Kohonen relativi all'occhio sinistro. W: pesi
                e connessioni della rete per processare i recettori dell'occhio
                sinistro. K: matrici di Kohonen ove è mappata l'attivazione
                dei recettori dell'occhio sinistro. Riquadro b: P:
                pattern di addestramento per la rete neurale di Kohonen relativi
                all'occhio destro. W' pesi e connessioni della rete che
                processa i recettori dell'occhio destro. K: matrici di
                Kohonen dove è mappata l'attivazione dei recettori dell'occhio
                destro. |

        Ritorniamo
          al nostro sistema visivo artificiale e consideriamo la figura 5. Il
          riquadro a illustra i quattro pattern di addestramento della rete (P)
          relativi all'occhio sinistro; W sta per l'insieme dei pesi della rete
          neurale, mentre K sono le matrici di Kohonen, ovvero l'output della
          rete, in cui l'attivazione P dei recettori dell'occhio sinistro, cioè
          l'input della rete, è mappata. Come si può vedere ogni
          pattern di attivazione è mappato in un sito specifico della matrice;
          è da notare che il pattern numero 1 occupa, a livello della matrice,
          lo spazio e l'attivazione del pattern 2 più quella del pattern
          3. L'informazione mappata sulle matrici K è analogica a quella
          dei pattern sensoriali di input P, nel senso che covaria in modo coerente
          all'informazione in ingresso. Il riquadro b illustra i quattro pattern
          di attivazione sensoriale P relativi all'occhio destro; W' sta per i
          pesi della rete di Kohonen che processa tali pattern e W sono le matrici
          di rappresentazione sensoriale dell'attivazione dei recettori dell'occhio
          destro.
          Consideriamo i pattern di attivazione totale (contrassegnati con 1 nei
          riquadri a e b della figura 5) e supponiamo che se la rete di Kohonen
          W mappa in una particolare zona ("bolla") della matrice il
          pattern relativo all'attivazione dei recettori dell'occhio sinistro
          di essi determini l'inibizione all'uso della zona corrispondente da
          parte della rete che mappa l'attivazione dei recettori dell'occhio destro
          W'.
          In questo modo la mappa delle due matrici dovrebbe essere complementare
          o, se si vuole, in uno stato di equilibrio, proprio come se vi fosse
          stata competizione per conquistare spazio su di esse; questo è
          esattamente quello che illustrano le due matrici K corrispondenti ai
          pattern 1 dei riquadri a e b della figura 5. Selezionando le due reti
          W e W' che mappano la stimolazione di input in matrici con le caratteristiche
          di figura 5 si riesce a simulare, con la dovuta approssimazione, il
          funzionamento delle mappe sensoriali biologiche: ogni occhio ha la sua
          zona di attivazione complementare a quella dell'altro.
        La
          matrice binoculare

          Sommando il valore
          dei neuroni corrispondenti delle due matrici relative alla rappresentazione
          dei pattern attivazione dei recettori dei due occhi si ottiene una matrice
          che verrà chiamata matrice binoculare: questa è
          la matrice che integra le rappresentazioni sensoriali relative a ciascun
          occhio, pertanto si colloca ad un livello di elaborazione superiore
          e presenta caratteristiche diverse. La figura 6 mostra l'integrazione
          delle matrici di rappresentazione sensoriale relative ai pattern di
          attivazione destro (dx) e sinistro (sx). I pattern di attivazione sono,
          per ora, quelli di addestramento. I quattro riquadri della figura 6
          si riferiscono alle quattro direzioni principali di una fonte di luce
          che si muove sul piano dell'azimut: -90 (270) gradi ("sinistra"
          - riquadro a), 0 gradi ("avanti" - riquadro b), 90 gradi ("destra"
          - riquadro c) e 180 gradi ("dietro" - riquadro d) rispetto
          al sistema di riferimento egocentrico.
          La bolla di attivazione della matrice binoculare per ogni direzione
          (la zona scura delle matrici Kb di figura 6) verrà chiamata componente
          spaziale della matrice binoculare.



            |  |

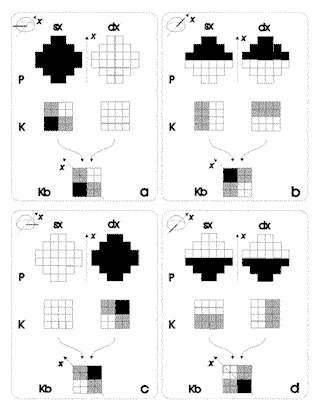

            | Figura
                6. Matrice binoculare Kb ottenuta attraverso la somma dei
                neuroni corrispondenti delle matrici di Kohonen K relative ai
                pattern di addestramento. I riquadri illustrano i tre livelli
                di attivazione sensoriale: P: recettori oculari, K: matrici di
                Kohonen, Kb: matrice binoculare. |

        Osservando
          i riquadri di figura 6 risultano chiari i tre livelli di attivazione
          presi in esame fino ad ora:


            | 1 | il livello dei recettori (P), il cui valore è determinato
              dalla quantità di luce che li colpisce; |

            | 2 | il
              livello delle matrici di Kohonen (K) che mappano l'attivazione
              dei recettori in modo analogico al pattern di attivazione di ciascun
              occhio al quale si riferiscono e in modo che l'area di attivazione
              relativa ai recettori di un occhio sia complementare a quella relativa
              all'altro occhio; |

            | 3 | il
              livello della matrice binoculare (Kb), che mappa l'informazione
              integrata delle due matrici relative all'occhio destro e sinistro
              in modo topologico: esiste un'analogia spaziale fra la sorgente
              della fonte di luce rispetto al sistema di riferimento egocentrico
              (x) e l'area della matrice in cui viene mappata l'attivazione dei
              recettori relativa a tale direzione. |

        In
          base alla considerazione per cui l'informazione mappata sulla matrice
          binoculare sarebbe topologica alla direzione
          della fonte di luce rispetto al sistema di riferimento egocentrico,
          è importante osservare cosa succede se si presentano alla rete
          pattern che non ha mai visto, i cosiddetti pattern di richiamo (recall).
          Per esempio vogliamo vedere come sarà mappata nella matrice binoculare
          l'attivazione dei recettori corrispondente ad una fonte di luce che
          si trova a 45 gradi (figura 7 P). Il risultato è illustrato nella
          figura 7 K e Kb.



            |  |

            | Figura
                7. Presentazione di pattern di richiamo P alle reti W e W'
                addestrate con i pattern di figura 5. K: matrici di Kohonen
                relative a ciascun pattern P. Kb: matrice binoculare. |

         I
          due pattern vengono computati in matrici di Kohonen corrispondenti (K).
          I valori di attivazione dei neuroni di queste matrici presentano aspetti
          interessanti. Per esempio il pattern di sinistra (sx) viene mappato
          nella zona corrispondente a quella in cui è mappato il pattern
          di apprendimento numero 2 del riquadro a nella figura 5, ma l'attivazione
          dei neuroni della matrice è la metà nel caso del pattern
          di richiamo. Il pattern di destra (dx) è mappato nella zona corrispondente
          al pattern di apprendimento numero 1 nel riquadro b, ma nella zona della
          matrice corrispondente al pattern 2 il valore dell'attivazione è
          la metà. Il fine di questo discorso è far vedere che il
          valore dei neuroni della matrice K e lo spazio occupato da tale attivazione
          sulla matrice è coerente con l'informazione sensoriale di input
          (il livello 2 di cui si è detto sopra).
          L'integrazione dell'attivazione delle due matrici K avviene, come si
          è detto, per somma dei neuroni corrispondenti. Il risultato è
          la matrice binoculare Kb: essa mappa l'informazione sensoriale in
          modo topologico. Osservando la direzione reale della fonte di luce
          d e l'attivazione dei neuroni della matrice Kb rispetto al sistema di
          riferimento egocentrico x risulta evidente che la "direzione"
          dell'attivazione sulla matrice è topologica alla direzione della
          fonte di luce; inoltre, dall'analisi dell'attivazione di tale matrice,
          risulta evidente che la direzione di 45 gradi è a metà
          fra quella di 0 gradi (figura 6 - riquadro b) e quella di 90 gradi (figura
          6 - riquadro c).
          Generalizzando l'esempio illustrato nella figura 7, si può di
          certo affermare che qualsiasi direzione abbia una fonte di luce che
          si muove sul piano dell'azimut essa verrà mappata nella matrice
          binoculare in modo topologico, cioè la matrice binoculare avrà
          delle componenti attive in modo coerente a tale direzione rispetto a
          sistema di riferimento egocentrico. In altre parole l'informazione
          è collocabile spazialmente, cioè l'attivazione dei neuroni
          è sempre in una zona particolare della matrice che è orientata
          in relazione al sistema di riferimento egocentrico (vedi
          le figure 6 e 7, Kb). Inoltre si può conferire robustezza
          a tale attivazione ipotizzando delle soglie per i neuroni della matrice,
          in modo da minimizzare le eventuali distorsioni nell'attivazione sensoriale
          a livello dei recettori.
